全息技术因其能提供沉浸式三维视觉体验，在通信、娱乐、医疗等领域具有广阔前景。然而，传统全息技术依赖复杂的激光系统和笨重的光学设备，存在成本高、体积大、集成难等问题，严重限制了其在消费电子中的普及。有机发光二极管（OLED）具有轻薄、柔性发光特性，超表面能精准调控光场，二者结合为开发微型化、低成本全息显示提供了新思路。

英国圣安德鲁斯大学研究团队首次成功将有机发光二极管（OLED）与全息超表面集成，研制出新型光电子器件，实现了紧凑、低成本的全息显示单元。该方案利用OLED作为面光源，超表面精确调制光波前，无需传统激光系统即可生成高质量全息图。这一突破消除了全息技术微型化的关键障碍，为智能手机、AR/VR设备等消费电子集成全息功能铺平了道路。

核心实现方法：OLED-超表面集成与光场调控

1.器件结构与集成：

采用OLED作为平面光源，其发光层厚度仅数百纳米，具备自发光的特性；

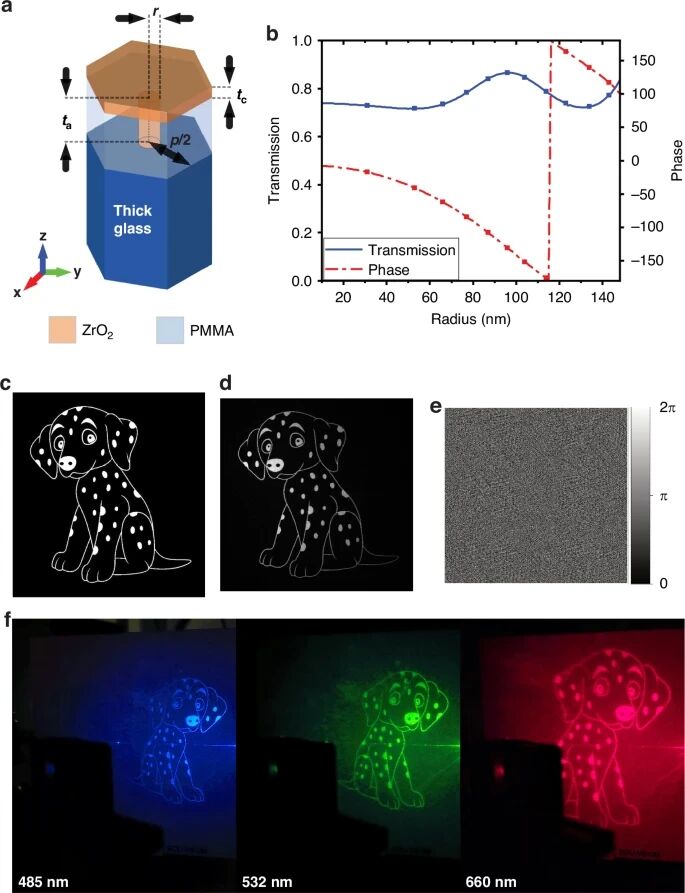

设计与OLED像素尺寸匹配的全息超表面，该超表面由亚微米尺度（～100 nm）的“超原子”结构阵列组成，每个超原子充当一个光场调制像素。

2.光场调控机制：

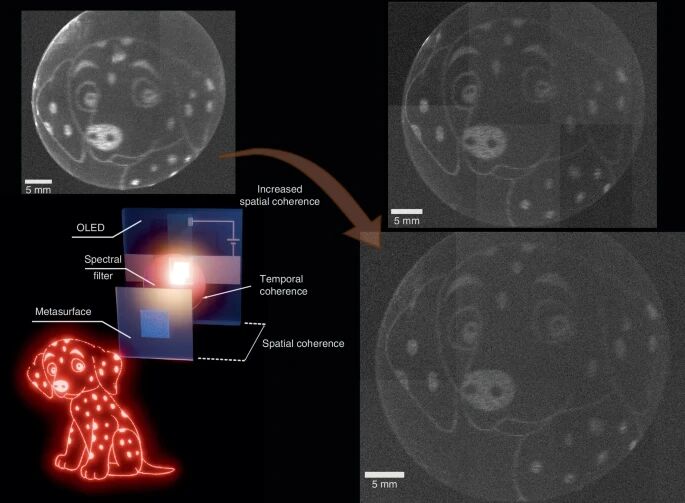

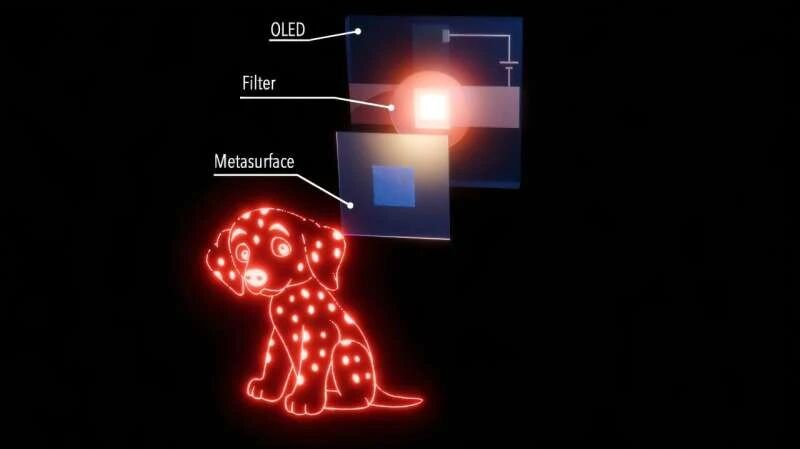

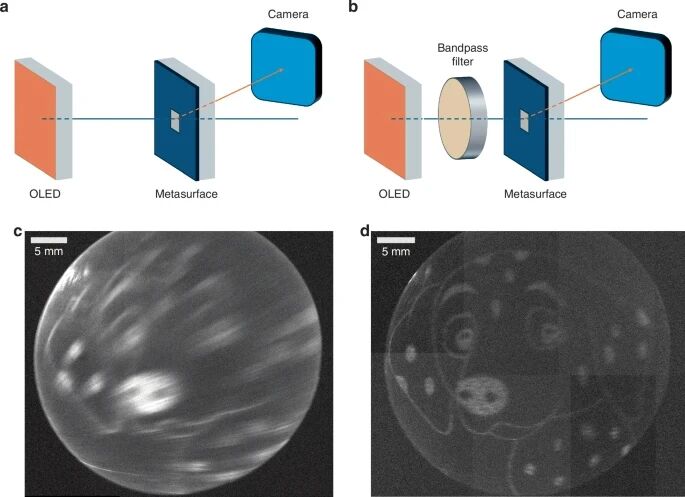

光线从OLED发出后，直接入射至超表面；

每个超原子结构对光的相位、振幅等进行精密调控，通过光干涉原理在远场生成预设全息图像；

仅需单个OLED像素即可投射完整画面，突破传统显示需数千像素的限制。

3.制备与优化：

通过纳米压印或电子束光刻制备超表面，确保结构与OLED发光区域对齐；

优化超原子形状与排列以提升衍射效率与图像质量。

技术突破与优势

1.首例OLED-超表面全息集成系统
首次实现OLED与超表面的单片集成，摆脱传统激光光源和复杂空间光路，大幅降低系统复杂度与体积。

2.真正微型化与低成本路径
超表面厚度仅为百纳米级，OLED为成熟薄膜技术，二者兼容半导体工艺，具备量产潜力，成本远低于传统全息方案。

3.突破像素限制，提升系统效率
单个OLED像素即可通过超表面生成完整图像，突破传统显示屏“多像素一图像”的限制，显著提升光能利用率和系统集成度。

4.开辟消费电子应用新场景
为智能手机、AR眼镜、可穿戴设备等提供高集成度全息显示解决方案，推动全息技术走向日常应用。

性能表征

超表面单元尺寸：超原子结构特征尺寸约100 nm（头发丝宽度的千分之一）；

系统集成度：实现OLED与超表面单片集成，整体厚度可达微米级；

图像生成能力：单OLED像素即可投射完整全息图像，无需多像素阵列；

工艺兼容性：超表面制备与OLED技术均兼容现有半导体工艺，支持晶圆级加工。

结论与展望

本研究通过OLED与超表面的创新集成，实现了微型化、低成本的全息显示单元，突破了传统全息技术的体积与成本限制。该技术有望推动全息技术在消费电子、AR/VR、光学安全等领域的广泛应用。未来研究方向包括：

1.提升图像质量：优化超原子设计以提高衍射效率和图像分辨率；

2.动态全息实现：开发与主动式OLED集成的可编程超表面，实现动态全息显示；

3.系统集成拓展：将器件集成于智能手机镜头模组或AR光学引擎中，推动实用化进程。
